一、方案背景

由于閥控式鉛酸蓄電池又叫“免維護蓄電池”，導致很多用戶錯誤的認為“免維護蓄電池”就是不需要進行維護的蓄電池，導致蓄電池維護人員不能及時發現并更換老化蓄電池，長期以往就會加劇蓄電池負極板硫酸鹽化，進而造成蓄電池容量下降，使用壽命縮短的現狀。保定鈺鑫電氣專門針對醫院UPS系統，蓄電池維護量大、蓄電池維護工作不到位、電池狀態監測難、電池故障發現難、不能及時有效處理等問題，研發出一套在線監測蓄電池的電壓、溫度、內阻、組電壓和充放電電流的蓄電池在線監測系統，系統可以實現對蓄電池的準確預測，提前發現劣化蓄電池，并通過短信、聲光等多種方式進行告警。

二、客戶需求

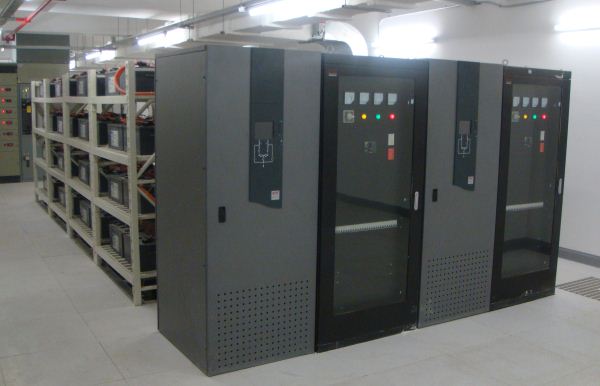

1、針對現場7臺UPS，18組648只12V蓄電池，在線監測蓄電池的電壓、溫度、內阻、組電壓和充放電電流。

2、要求分布式采集蓄電池的內阻，實現蓄電池均衡管理功能。

3、可以通過測量值對蓄電池狀態進行一個判斷。

4、可以顯示蓄電池的剩余容量，對一些數據上下限進行告警。

5、后臺系統要求支持本地瀏覽和WEB局域網瀏覽，實現蓄電池統一管理功能。

三、組網方案

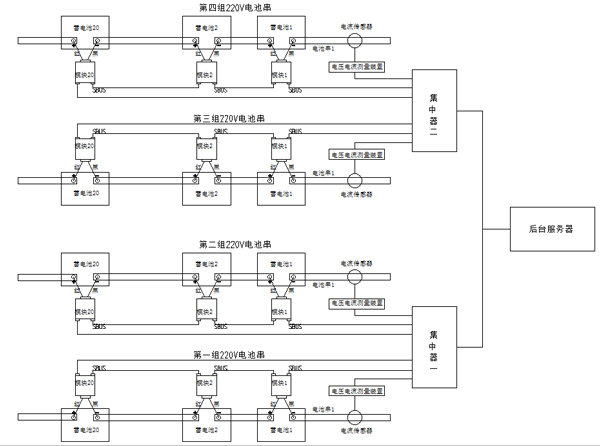

醫院UPS蓄電池在線監測系統由蓄電池監測模塊+總電壓總電流模塊+M04集中器+后臺軟件四部分組成。針對北京醫院項目集成商，提出的需求和我們確定的組網方案：

（1）7臺UPS，18組648只12V蓄電池采用鈺鑫電氣生產的YX-S121蓄電池監測模塊，在線監測單體蓄電池的電壓、內阻和極柱溫度；

（2）總電壓電流采用鈺鑫電氣生產的YX-YLM總電壓總電流模塊，在線監測每組蓄電池組電壓和充放電電流；

（3）管理設備采用鈺鑫電氣生產YX-M04蓄電池集中器，支持本地瀏覽和WEB局域網瀏覽，通過TCP-Modbus規約，可接入第三方平臺；

（4）后臺軟件采用鈺鑫電氣生產YX-XDJC蓄電池后臺管理軟件，可以通過IP地址登錄網頁可以隨時查看蓄電池的狀態信息，判斷蓄電池的健康狀態，自動記錄數據結果，在超出設定的定值時報警；

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
