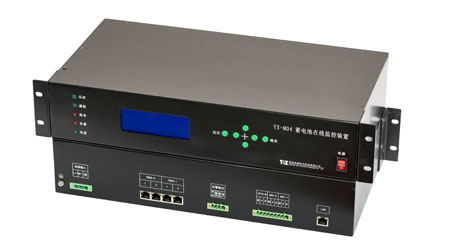

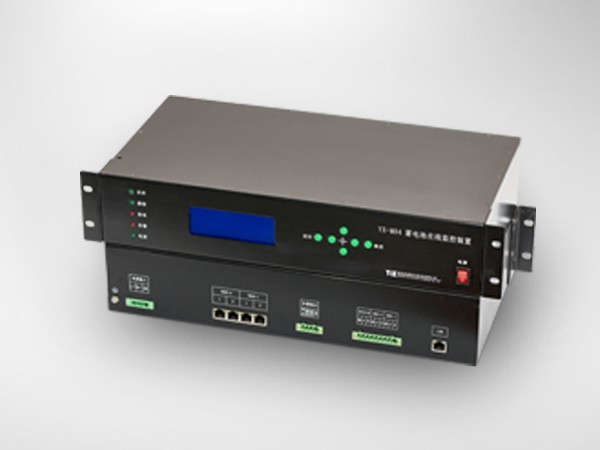

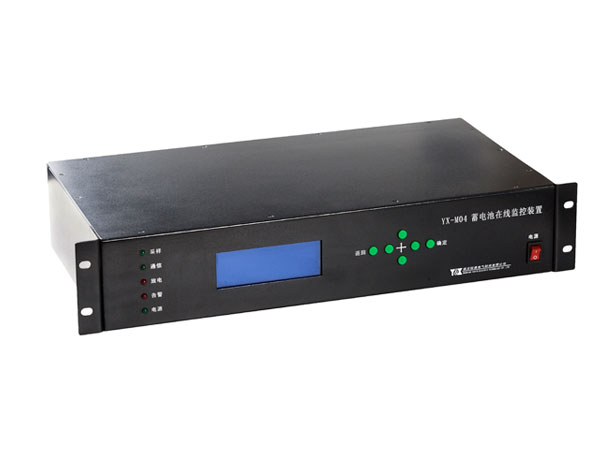

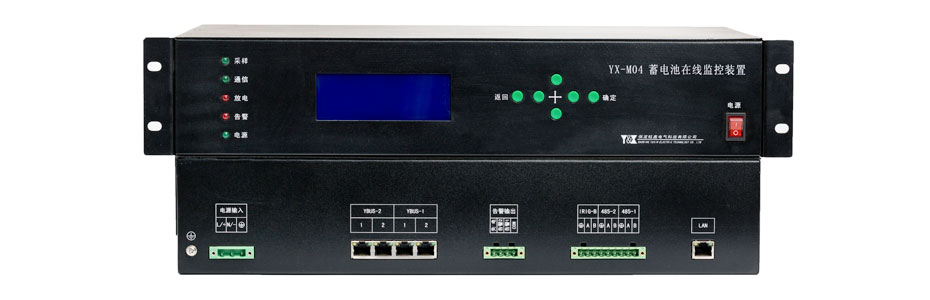

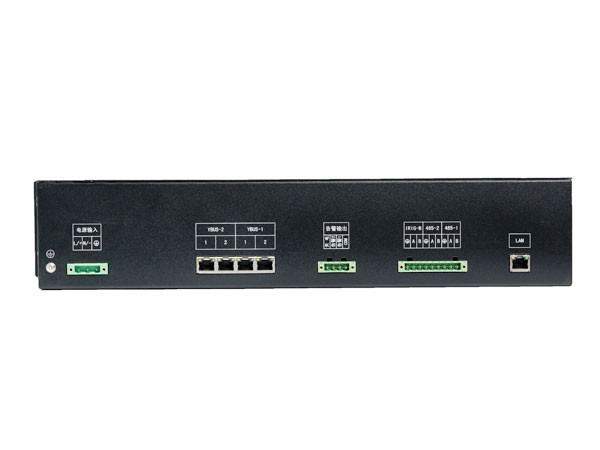

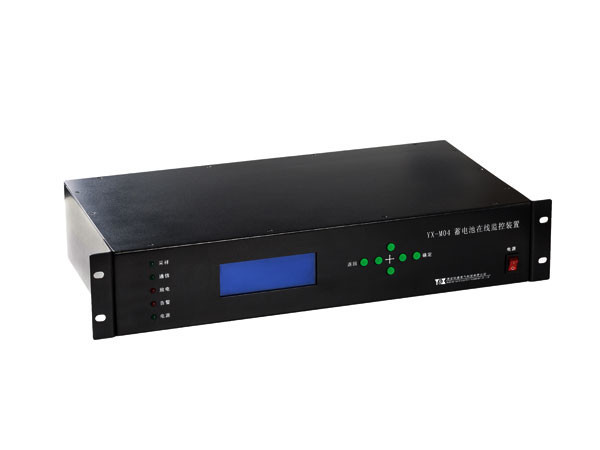

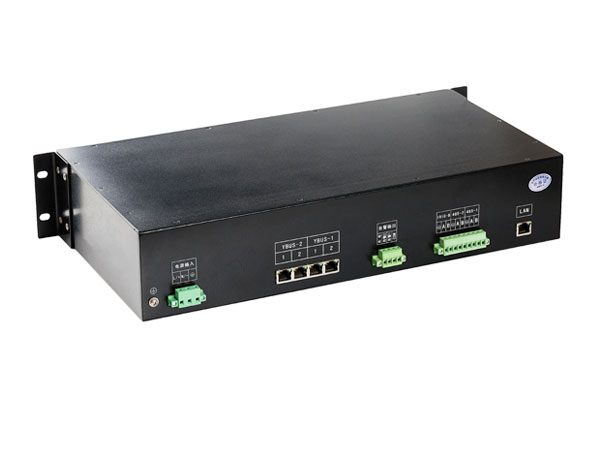

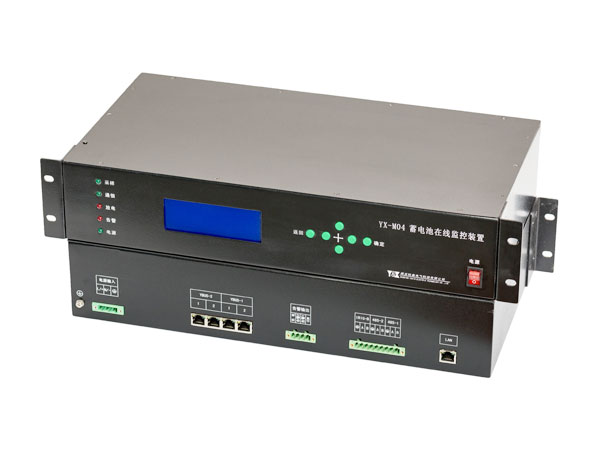

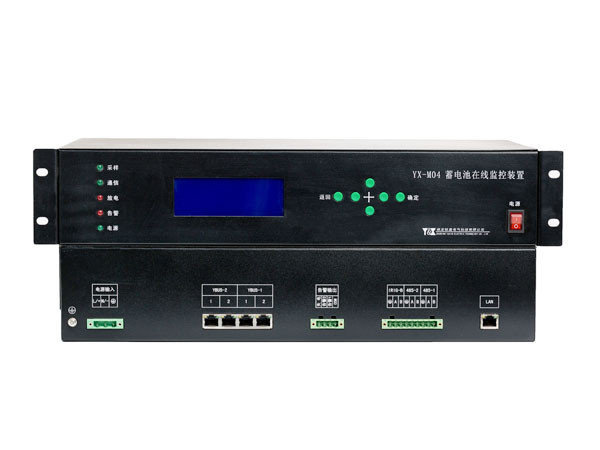

YX-M04蓄電池在線監控裝置是基于保定鈺鑫電氣生產的蓄電池智能參數傳感器，應用前衛的網絡通信及蓄電池檢測技術實現對蓄電池組的實時巡檢，可實現定時對每只單體電池的單體電壓、單體內阻、單體極柱溫度以及整組電池的組電壓、充放電電流進行自動檢測，并根據設定的參數對蓄電池故障及時進行報警。
測量數據可實時顯示，也可以送后臺數據庫存儲、分析和處理，顯示蓄電池的特性曲線和條形圖。它可以及時發現落后單體電池，分析蓄電池的實效趨勢，實時掌握蓄電池組的運行狀態，確保后備電源系統可靠、無故障運行。由于實現了多組蓄電池組的在線監測，大大降低系統成本，給客戶實現蓄電池在線監測提供了經濟性及技術性的保障。
適用于銀行、電力、通信、軍事、航空、鐵路等行業，專為計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等場景的蓄電池監控而設計，是配合鈺鑫智能蓄電池參數傳感器實現蓄電池“狀態保養”的優選配件。
4寸顯示液晶屏設計，實時顯示蓄電池健康狀態；
實現蓄電池組組電壓、充放電電流、浮充電流監測；
實現蓄電池單體級別被動均衡控制功能；
實現對蓄電池連接片的在線實時監測；
支持2組、單組極限110節蓄電池接入；
支持開入開出單元、絕緣監察單元、恒流放電單元的控制與接入；
通過TCP/IP網絡通訊協議實現與監控主站的數據交互。
◆寬電壓供電設計，提高系統適應性；

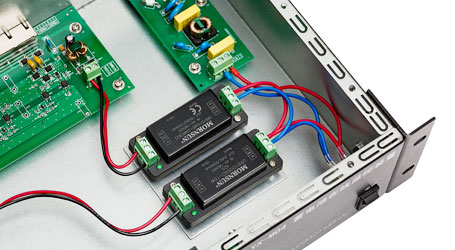

◆雙電源設計，產品供電、通信隔離供電，運行更安全；
◆高準確度設計；
◆高EMC電磁兼容設計，惡劣環境下產品運行更穩定；
◆4寸液晶顯示屏，蓄電池實時狀態就地顯示；
◆高通信接口耐壓設計，復雜通信情況下通信更穩定；
◆產品通過開普試驗室認定；
◆支持開入開出單元、絕緣監察單元、恒流放電單元的控制與接入；
◆通信協議免費開放，更快速方便接入集成商現有系統；
◆免費開放提供調試工具，提高系統接入調試效率；
◆電力系統高標準供電電路、隔離電路設計；
| 工作電壓 | 直流：120V～370V或40V～160V或36V～75V |
| 交流：85V～264V | |
| 時鐘誤差 | ≤1s/24h |
| 功耗 | ≤15 W |
| 監測蓄電池組數 | ≤2組 |
| 單組蓄電池?cái)?shù)量 | ≤110只 |
| 通信協議 | CDT/MODBUS/IEC61850/用戶自定 |
| 外形尺寸 | 436*230*88.1（長*寬*高） |
| 重量 | 3.8kg |

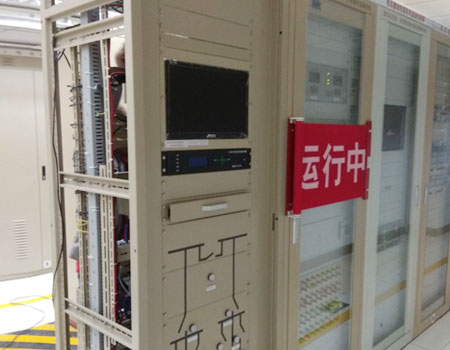

北京白塔寺220kV變電站現場安裝照片

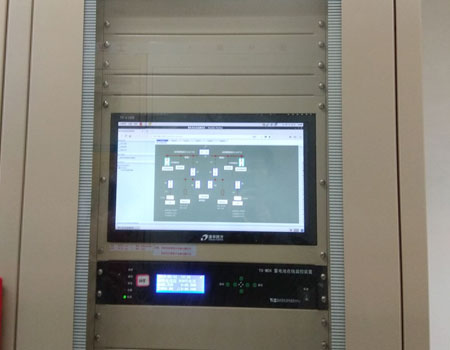

北京什剎海220kV變電站現場安裝照片
